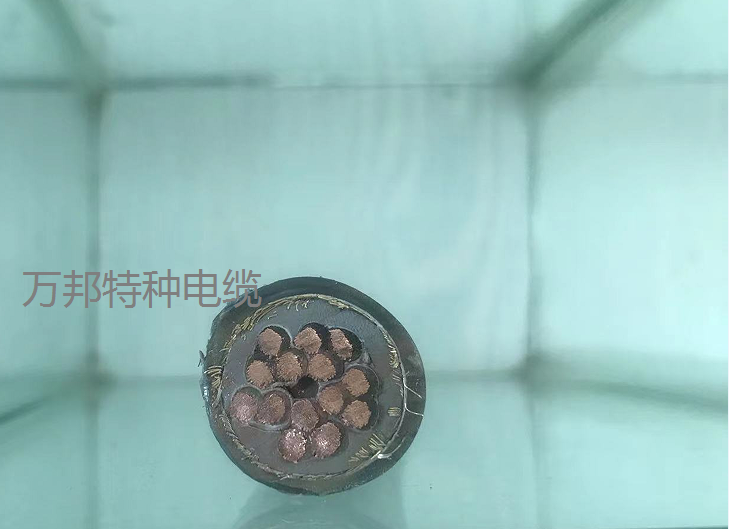

    商品名稱：FDEHP-X 0.6/1KV  3*6


    productcontent：1　名稱：風機用橡皮絕緣橡皮護套銅絲編織屏蔽控制軟電纜2 型號：FDEHP-450/750V　3 執行標準：GB/T 29631-2013。4 電纜結構及技術要求4.1導體：4.1.1采用軟銅線（或








  • 添加時間：2022-10-18 09:16:10
    •

  • 推薦度：
    •





    • 電 話：0550-7621728
      •

    • 手機：13485756353
      、13866946849
      •

    • 郵 箱：1193874226@qq.com
      •

    • 地 址：安徽省天長市滁州高新技術產業開發區經四路29號
      •












介紹：






1　名稱：風機用橡皮絕緣橡皮護套銅絲編織屏蔽控制軟電纜
2 型號：FDEHP-450/750V　
3 執行標準：GB/T 29631-2013
。
4 電纜結構及技術要求
4.1導體：
4.1.1采用軟銅線（或鍍錫軟通線）絞合導體，滿足GB/T3956中第5種導體的結構和性能要求
。
4.1.2 導體單絲大外徑不大于0.26mm
，20℃導體電阻不大于13.1Ω/km。
4.1.3 導體表面應光潔
、平直
，無油污、蛇形
、毛刺等
，股線無斷裂的單線。
4.2絕緣
4.2.1絕緣材料為乙丙橡皮混合物
，其絕緣性能應符合附件1的規定
。20攝氏度絕緣電阻不得小于150ΩM·km。
4.2.2 絕緣厚度標稱值0.80mm
，薄點不得小于0.62mm
  ，絕緣厚度平均值不得小于標稱值。
4.2.3 　用數字標識
  ，絕緣采用白色橡皮
  ，數字標識用黑色1、2
  、3……等自然數數字標識
  ，在數字下方標識破折號，數字標識應沿著絕緣線芯以相等的間隔重復出現
  ，相鄰兩組數字標識應彼此顛倒
  ，且相鄰兩個完整數字標志之間的距離應不超過50mm
  。
4.2.4　絕緣表面應圓整、色澤均勻
  、塑化良好
  ，應無凹陷、焦燒
  、棱角
  、破洞、脫節
  、竹節形
  、顆粒、氣孔等缺陷
。
4.3 成纜：
4.3.1 成纜方向?yàn)橛蚁?div   id="d48novz"   class="flower left">
，線芯由內層到外層從1開始，按自然數序順時針?lè)较蚺帕小?/p>
4.3.2 成纜節徑比不大于12倍
，成纜外層可采用非吸濕性不帶繞包
。
4.3.3包帶允許續接，續接的地方應用膠帶纏緊
，使線芯緊實
、圓整，不得有漏包
，褶皺等缺陷
。
4.4屏蔽
4.4.1 編織用銅絲采用軟銅線或鍍錫軟銅線，其性能應符合GB/T3953-2009中TR型軟銅線的要求
。
4.4.2編織銅絲外徑0.20±0.01mm
，編織密度不小于80%。
4.4.3 屏蔽線芯表面應平整
、光潔
、密度均勻，不得有疙瘩
、稀編
、漏編和機械損傷等缺陷。編織層不允許整體接續
，露出的銅線頭應修齊
。每1米長度上允許更換金屬線錠一次。
4.4.4 屏蔽銅絲外層允許繞包一層隔離帶
。
4.5 護套
4.5.1護套采用黑色氯化聚乙烯橡皮
，其性能應符合附件2的規定
；http://特種電纜_特種電纜廠家-安徽萬邦特種電纜有限公司專業特種電纜生產廠家 http://m.mooyan.net/
4.5.2護套厚度標稱值為2.5mm
，薄點厚度不小于2.0mm，護套厚度平均值不得小于標稱值要求
。
4.5.3護套厚度等應符合工藝要求。護套表面應平整
、色澤均勻
，塑化良好，應無凹陷
、焦燒
、棱角、破洞
、脫節、竹節形
、顆粒
、氣孔等缺陷。
4.5.4護套表面應印字標識
，內容包括：制造廠名
、商標、型號
、電壓等級
、規格、米數的連續標志
，標志首尾間距應不大于500mm
。
5 成品電纜
5.1 成品電纜需要安裝終端，電纜外徑控制范圍17.9-20.5mm之間
。
5.2 成品電纜須***經過出廠和其他檢測項目試驗
，合格后方可進行終端安裝。
產品出廠檢測項目及試驗方法http://www.wbdlc.com/
序號
檢驗項目
檢驗地點
檢驗工具
檢驗方法
1
結構和尺寸檢查
—
—
—
1.1
導體結構
現場檢驗站
目測
、千分尺
GB/T 3956-2008
1.2
絕緣厚度
現場檢驗站
投影儀
、千分尺
GB/T 2951.11-2008
1.3
護套厚度
現場檢驗站
投影儀、千分尺
GB/T 2951.11-2008
1.4
電纜外徑
現場檢驗站
千分尺
GB/T 2951.11-2008
1.5
平均值
現場檢驗站
千分尺
GB/T 2951.11-2008
2
導體電阻（20℃）
現場檢驗站
電橋
GB/T 3048.4-2007
3
絕緣電阻（20℃）
現場檢驗站
電橋
GB/T 3048.5-2007
4
成品電線工頻耐壓試驗
（2.5KV 　5min 絕緣線芯不發生擊穿）
現場檢驗站
變壓器
GB/T 3048.8-2007
5
成品電纜外觀
現場檢驗站
目測

5.1
標識內容
、連續性
現場檢驗站

GB/T6995.3-2008
5.2
標識清晰度
、耐擦性
現場檢驗站

GB/T6995.3-2008
6
電纜長度
現場檢驗站
計米器
—
產品其他性能檢測項目及試驗方法http://m.mooyan.net/
序號
檢驗項目
檢驗地點
檢驗器具
檢驗方法
1
絕緣老化前機械物理性能
試驗室
拉力機、空氣老化箱
、試棒低溫箱
、沖擊機、卷繞機
、加壓器
GB/T2951.11
GB/T2951.12
絕緣老化后物理機械性能
絕緣熱延伸試驗
GB/T2951.21
絕緣耐臭氧試驗
GB/T2951.21
2
護套老化前機械物理性能
試驗室
拉力機
、空氣老化箱、試棒低溫箱
、沖擊機
、卷繞機
、加壓器
GB/T2951.11
GB/T2951.12
護套老化后物理機械性能
護套熱延伸試驗
GB/T2951.21
護套耐礦物油實驗
GB/T2951.21
護套耐低溫試驗
GB/T2951.14
3
4h電壓試驗
試驗室
變壓器、水池
GB/T3048.8
沖擊電壓試驗
試驗室
變壓器
GB/T3048.8
4
扭轉試驗
試驗室


常溫扭轉試驗
試驗室
扭轉試驗機
GB/T29361附錄B
低溫扭轉試驗
試驗室
高溫扭轉試驗
試驗室
負載扭轉試驗
試驗室
5
負重試驗
試驗室
砝碼
GB/T29361附錄C
6
低溫彎曲試驗
試驗室
彎曲試驗機
GB/T29361附錄D
7
人工氣候老化試驗
試驗室
人工氣候老化箱
GB/T29361附錄E
8
鹽霧試驗
試驗室
鹽霧試驗機
GB/T29361附錄F
9
電纜的阻燃試驗
試驗室
燃燒試驗室
GB/T18380.12
、GB/T18380.34
備注：電纜應能滿足GB/T 18380.34 　垂直安裝的成束電線電纜火焰垂直蔓延試驗 B類的燃燒試驗
。
　
附件1
　
　風機電纜用乙丙絕緣橡膠混合物的性能指標
序號
試驗項目
單位
成品
性能指標
試驗方法
1
抗張強度和斷裂伸長率


GB/T2951.11-2008
1.1
交貨狀態原始性能



1.1.1
抗張強度原始值，小中間值
N/mm2
5.0

1.1.2
斷裂伸長率原始值
，小中間值
%
250

1.2
空氣烘箱老化后的性能


GB/T 2951.12-2008
1.2.1
老化條件




——溫度
℃
135±2


——處理時間
h
168

1.2.2
老化后抗拉強度




——大變化率
%
±30

1.2.3
老化后斷裂伸長率




——大變化率
%
±30

1.3
空氣彈老化試驗


GB/T 2951.12-2008
1.3.1
老化條件




——溫度
℃
127±2


——處理時間
h
40

1.3.2
老化后抗張強度大變化率
%
±30

1.3.3
老化后斷裂伸長率大變化率
%
±30

2
熱延伸試驗


GB/T 2951.21-2008
2.1
試驗條件




——溫度
℃
250±3


——處理時間
min
15


——機械應力
N/mm2
0.20

2.2
試驗結果




載荷下的大伸長率
%
175


冷卻后的大伸長率
%
15

3
耐臭氧試驗


GB/T 2951.21-2008
3.1
試驗條件




——試驗溫度
℃
25±2


——試驗時間
h
24


——臭氧濃度
%
0.025～0.030

3.2
試驗結果

無裂紋

　
附件2
　
　風機電纜用氯化聚乙烯護套橡皮混合物性能指標
序號
試驗項目
單位
成品指標
試驗方法
1
抗張強度和斷裂伸長率


GB/T2951.11-2008
1.1
交貨狀態原始性能



1.1.1
抗張強度原始值
，小中間值
N/mm2
10

1.1.2
斷裂伸長率原始值，小中間值
%
300

1.2
空氣烘箱老化后的性能


GB/T 2951.12-2008
1.2.1
老化條件




——溫度
℃
120±2


——處理時間
h
168

1.2.2
老化后抗拉強度




——大變化率a
%
－30

1.2.3
老化后斷裂伸長率




——大變化率a
%
－40

1.3
浸礦物油后機械性能


GB/T 2951.12-2008
1.3.1
試驗條件




——油溫
℃
100±2


——浸油時間
h
24

1.3.2
浸油后抗張強度大變化率
%
－40

1.3.3
浸油后抗張強度大變化率
%
－40

2
熱延伸試驗


GB/T 2951.21-2008
2.1
試驗條件




——溫度
℃
200±3


——處理時間
min
15


——機械應力
N/mm2
0.20

2.2
試驗結果




載荷下的大伸長率
%
100


冷卻后的大伸長率
%
15

3
氧指數
，小值
%
－
GB/T 2406.2-2009
4
抗斯試驗
抗斯強度
，小
　
N/mm
　
5.0
　
JB/T10696.7-2007
5
低溫試驗




——試驗溫度
℃
－40±2


——試驗結果



5.1
——未斷裂時的伸長率，小值
%
25
GB/T 2951.14-2008
5.2
——低溫沖擊
無裂紋
無裂紋
GB/T 2951.14-2008



















 :
 :
 :
 :
 :
